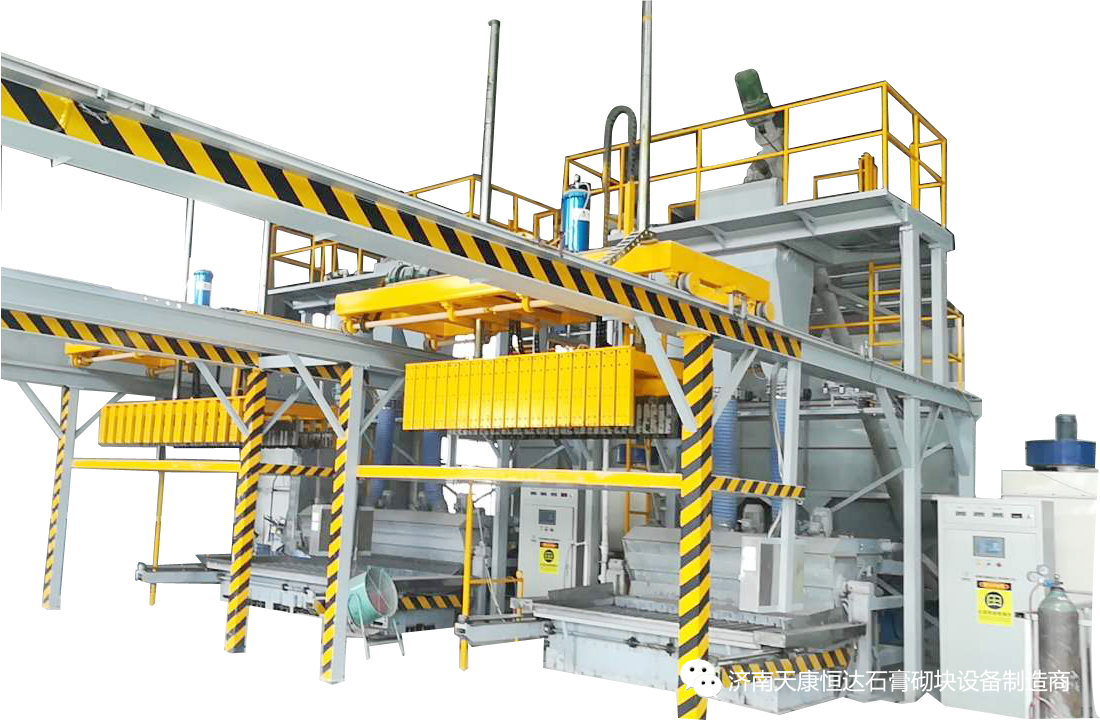

1. 配料体系:由水计量设备、粉料计量设备、压缩空气体系及机架等组成 。
a.水计量设备包含:不锈钢桶体2、进水管、截止阀、电磁阀、可调水位发讯设备、调节用链条24、溢流水管21、气动放水阀23和与混合机顶盖相连的放水软管22等组成。其间桶体有用容积450L,水量调节范围200~450L。
b.粉料计量设备:由涂有防粘涂料的电子秤计量斗4、电子传感器、振动器、气动卸料阀26、料重显示器、电控设备等组成。其间料斗有用容积400L,较大秤量500Kg,计量精度为4级秤允差。
c.压缩空气体系:包含全套空压机、气源处理元件、软硬管道、装有脱模剂缸的喷枪及喷嘴等。本体系用于吹扫混合机及成型机模腔、喷脱模剂以及给电子秤、水体系放料放水用。其间排气量0.3m3/min,储气缸容积0.125m3,电机功率3KW。
d.机架:固定上述各种设备及便于维修等用。
2. 混合机
由混合机机架、不锈钢混合桶14、不锈钢可翻开顶盖20、装于顶盖上的喷水管道、带电机的拌和器19和倒料油缸17等组成。
混合机的拌和器为2个,拌和头选用高速浆叶式。该机顶盖上部有不锈钢环状水管,将水均匀地喷入桶体各部。顶盖能主动翻开,以利于工人操作。桶体较大容积800L,具有液压主动倒料组织和倒料时主动开盖组织。

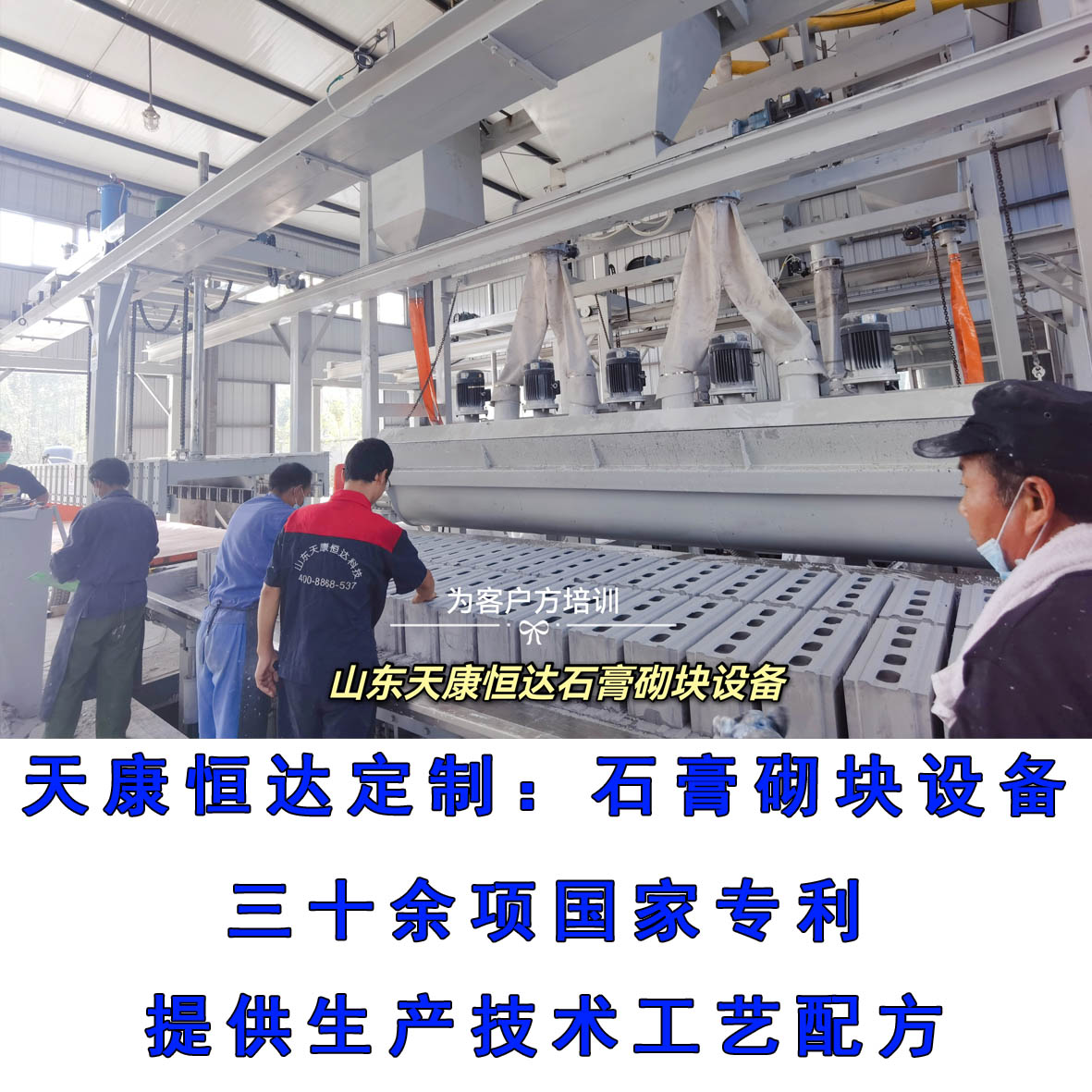

3. 成型机
以立模顶升原理规划的成型机,除了已叙述的模具特征外,还包含安装在模具两边、位于模腔上方的液压成形刮刀,带密封设备的底模,此外还有机架、底座、横梁、立柱、主油缸、顶头、发讯设备等零部件。
模具材质选用合金钢外表电镀足够厚度的硬铬,并经镜面抛光以及很高的制作精度和砌块尺度的可微调结构,确保所制的得砌块的高精度、外表的高光洁度及模具运用的长寿命。
选用液压主动成型刮刀设备可主动形成砌块上企口,有利于确保产品质量、削减工人劳动强度及完成主动化。
石膏砌块标准:500mm×600mm×80mm
模腔数量:16个
巨大顶出力:1350KN
带液压成型刮刀设备
带底模密封设备
4. 中心液压站
包含高、低压油泵及驱动电机、油箱(带加油器、液位指示器、吊钩等)、电磁阀、单向节流阀、卸荷阀、双单向阀、排放中止阀、油过滤器、高低压力表、各种阀座、管件等,必要时还包含手动泵及各种阀类以及带电源指示灯、油压警示灯的电控设备等。
高压:300bar,低压:150bar
外形尺度:850mm×530mm×1040mm
体系具有避免石膏料浆在模腔中阻塞的高低压主动切换设备。
5. 气动弹性夹具
选用行车式气动弹性夹具:带车轮的夹具小车装在两根轨道上,小车有高、低速运转及进退、制动定位功用。与小车架上的升降导轨相配合的气动弹性夹具主体能调速升降,由升降发讯设备控制。因此行车式气动弹性夹具能进行三维准确定位和导向,可与上述其他设备经过PLC可变程序控制器等组成全主动机组。
6. 出产线主动控制体系

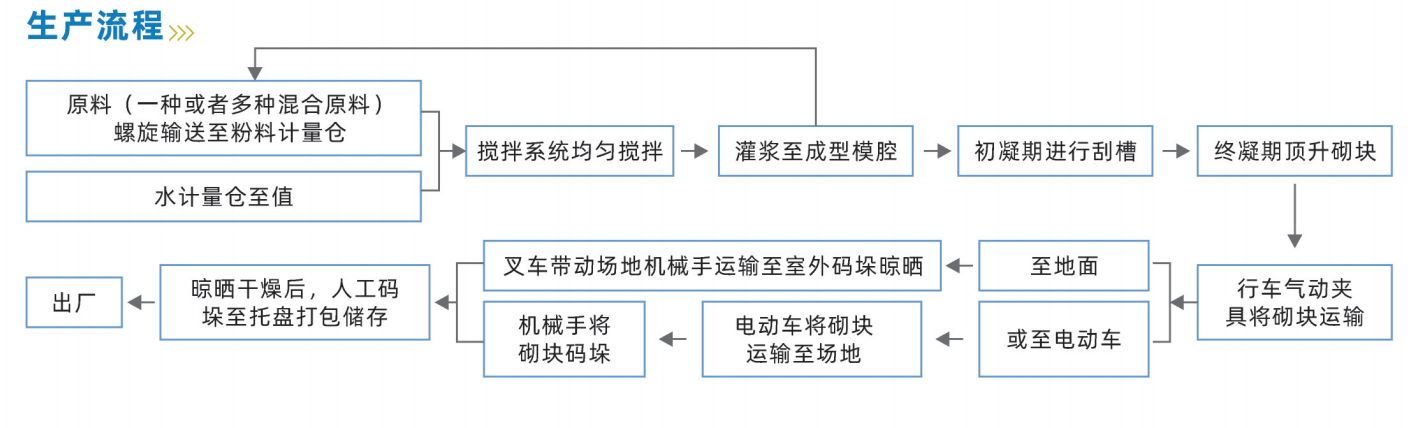

选用PLC可变程序控制设备,由位于操作工邻近的操作按钮盒及电控柜等组成。本体系将螺旋喂料机、配料体系、混合机、成型机、中心液压站、气动弹性夹具等设备,按出产工艺及工作节拍,在满意各部联锁联动的要求下形成一个有机、有效的整体,以较大限制地确保产品质量和出产效率。
